Трубопроводные системы из поливинилхлорида широко применяются в промышленности, строительстве, сельском хозяйстве и коммунальном хозяйстве. Они востребованы благодаря устойчивости к коррозии, небольшому весу, простоте монтажа и длительному сроку эксплуатации. При этом надежность трубопровода зависит не только от характеристик самих труб, но и от качества соединительных элементов, которые обеспечивают герметичность системы и позволяют создавать конструкции необходимой конфигурации.
ПВХ фитинги — это соединительные детали, предназначенные для монтажа трубопроводов из поливинилхлорида. С их помощью можно соединять трубы между собой, менять направление потока, разветвлять магистрали, переходить на другой диаметр или подключать дополнительное оборудование. Правильно подобранные фитинги обеспечивают надежность соединений и помогают создать систему, соответствующую техническим требованиям конкретного объекта.
Какие бывают фитинги из ПВХ
Ассортимент соединительных элементов включает множество изделий, которые отличаются конструкцией, назначением и способом установки. Выбор конкретного типа зависит от схемы трубопровода, рабочего давления, диаметра труб и особенностей транспортируемой среды.
Муфты
Муфты используются для соединения двух труб одинакового диаметра. Они позволяют наращивать трубопровод, выполнять ремонт поврежденных участков и объединять отдельные элементы в единую систему. В зависимости от конструкции муфты могут иметь раструбное соединение под клеевую фиксацию или резьбовые элементы для определенных монтажных задач.
Отводы и угольники
Эти фитинги необходимы для изменения направления трубопровода. Они выпускаются с различными углами поворота, что позволяет проектировать системы с учетом планировки помещения, расположения оборудования и особенностей технологического процесса. Использование подходящих отводов помогает избежать сложных монтажных решений и рационально организовать прокладку труб.
Тройники и крестовины
Тройники предназначены для создания ответвлений от основной магистрали. Они применяются в системах водоснабжения, водоотведения, подачи технических жидкостей и промышленных коммуникациях. Крестовины позволяют объединять несколько направлений трубопровода в одной точке, если такая конфигурация предусмотрена проектом.

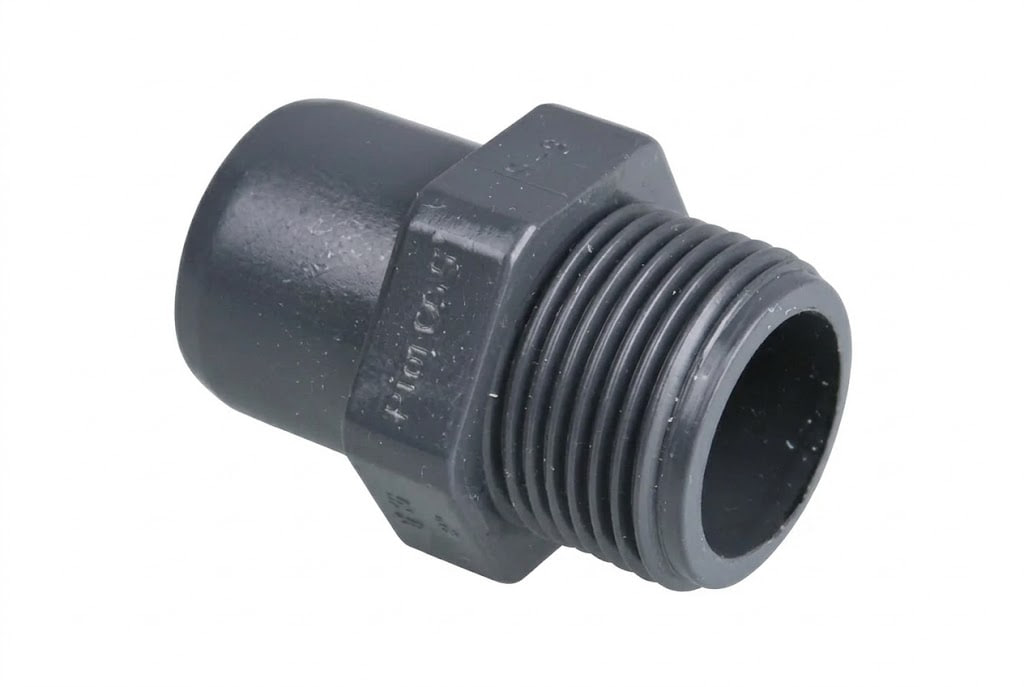

Переходники и редукции
Переходные элементы используются для соединения труб с разными диаметрами или для подключения компонентов с отличающимися типами присоединения. Они особенно важны при модернизации существующих систем, когда необходимо объединить оборудование и трубопроводы с различными техническими параметрами.
Заглушки и фланцевые соединения
Заглушки позволяют герметично закрывать концы труб, неиспользуемые ответвления и технологические отверстия. Фланцевые фитинги применяются там, где требуется разъемное соединение, например при установке насосов, клапанов, фильтров и другого оборудования. Такая конструкция упрощает обслуживание и демонтаж отдельных компонентов без разборки всей магистрали.
Преимущества ПВХ-фитингов
Популярность соединительных элементов из поливинилхлорида объясняется сочетанием эксплуатационных характеристик, которые делают их практичным решением для многих инженерных систем.
В первую очередь следует отметить устойчивость к коррозии. В отличие от многих металлических деталей, ПВХ не подвержен ржавлению при контакте с водой. Кроме того, правильно подобранные изделия обладают хорошей химической стойкостью, поэтому могут использоваться для транспортировки определенных кислот, щелочей и других технологических сред. Однако совместимость необходимо проверять с учетом концентрации вещества, температуры и условий эксплуатации.
Еще одно преимущество — небольшой вес. Пластиковые соединительные детали удобнее перевозить, хранить и устанавливать, чем многие металлические аналоги. Это сокращает трудозатраты при монтаже и облегчает обслуживание трубопроводов.
Гладкая внутренняя поверхность элементов способствует снижению гидравлического сопротивления. При правильном проектировании системы это помогает обеспечить эффективное движение жидкости и уменьшить вероятность образования отложений. При этом фактические показатели зависят от диаметра труб, конфигурации соединений и режима работы.
Важным фактором остается и долговечность. При соблюдении требований производителя к давлению, температуре, химической совместимости и монтажу ПВХ-фитинги способны длительное время сохранять свои рабочие характеристики.
Где применяются фитинги из поливинилхлорида
Сфера использования таких изделий достаточно широка. В системах водоснабжения они обеспечивают соединение труб, подключение оборудования и распределение потоков между отдельными участками. В канализационных сетях фитинги позволяют создавать разветвленные магистрали и организовывать отведение сточных вод.
В промышленности ПВХ-компоненты востребованы при устройстве технологических трубопроводов, по которым транспортируются жидкости, совместимые с материалом. Их применяют на предприятиях химической отрасли, в системах водоподготовки, на производственных объектах и в различных инженерных установках.
Отдельное направление — сельское хозяйство. Фитинги используются при монтаже систем полива, орошения и подачи воды. Они позволяют организовать распределение жидкости по участку, подключать отдельные линии и адаптировать конфигурацию трубопровода к условиям эксплуатации.
Также пластиковые соединительные элементы применяются в бассейнах, системах фильтрации, водоочистных комплексах и других объектах, где необходимы устойчивые к коррозии трубопроводные решения.
Важно учитывать, что не каждый ПВХ-фитинг подходит для любых условий. Изделия для напорного водоснабжения, безнапорной канализации и промышленных химических линий могут отличаться конструкцией, допустимым давлением и требованиями к монтажу.
Как правильно выбрать ПВХ-фитинги
Подбор соединительных элементов начинается с определения назначения трубопровода. Необходимо учитывать, какая среда будет проходить через систему, каковы ее температура и химический состав, а также предусмотрена ли работа под давлением.
Диаметр и тип соединения должны соответствовать трубам и подключаемому оборудованию. Даже небольшие расхождения в размерах могут привести к проблемам при монтаже и нарушению герметичности. Если в системе используются элементы разных производителей, необходимо дополнительно проверить совместимость их стандартов и присоединительных размеров.
Следующий критерий — рабочее давление. Для напорных трубопроводов следует выбирать изделия с подходящими параметрами, предусмотренными проектом. При этом важно учитывать не только номинальное давление фитинга, но и влияние температуры: допустимые рабочие характеристики некоторых пластиковых изделий снижаются при нагревании.
Не менее значим материал. Непластифицированный поливинилхлорид (PVC-U) широко используется для водопроводных и промышленных трубопроводов. Хлорированный поливинилхлорид (PVC-C) обладает другими температурными характеристиками и применяется в системах, где это допускают технические условия. Эти материалы не следует считать взаимозаменяемыми без проверки характеристик конкретной продукции.
При выборе также стоит обращать внимание на качество изготовления, точность геометрии, состояние уплотнений, наличие технической документации и соответствие продукции требованиям проекта. Для промышленных объектов особенно важны подтвержденная химическая совместимость и данные производителя о допустимых режимах работы.
Особенности монтажа и эксплуатации
Даже качественные фитинги не гарантируют надежность трубопровода, если при установке были допущены ошибки. Перед монтажом необходимо проверить совместимость соединяемых деталей, подготовить торцы труб и очистить поверхности от загрязнений.
При клеевом соединении важно использовать состав, предназначенный для соответствующего типа ПВХ и условий эксплуатации. Поверхности подготавливают в соответствии с инструкцией производителя, после чего выдерживают необходимое время для формирования соединения. До завершения установленного периода отверждения нельзя подвергать трубопровод рабочему давлению.
Резьбовые и фланцевые соединения собирают с учетом рекомендаций производителя. Чрезмерное усилие при затяжке может повредить пластиковые детали, поэтому важно соблюдать требования к монтажу и использовать подходящие уплотнительные материалы.
После установки систему проверяют на герметичность. Испытания проводят по предусмотренной проектом процедуре, не превышая допустимых параметров труб, фитингов и арматуры. В процессе эксплуатации рекомендуется периодически осматривать соединения, особенно в местах подключения оборудования, на участках с вибрацией и в зонах, где возможны механические нагрузки.
Почему важно выбирать качественные соединительные элементы
Фитинги являются важной частью трубопроводной системы, поскольку именно в местах соединений часто возникают протечки и другие эксплуатационные проблемы. Некачественная деталь или несовместимость компонентов способны привести к незапланированному ремонту, остановке оборудования и дополнительным расходам.
При комплектации системы следует ориентироваться не только на стоимость отдельных изделий, но и на их технические характеристики, соответствие проекту и надежность производителя. Для промышленных предприятий, инженерных сетей и объектов водоподготовки особенно важно, чтобы все компоненты были совместимы между собой и рассчитаны на предусмотренные условия эксплуатации.
ПВХ-фитинги позволяют создавать трубопроводы различной сложности — от простых линий подачи воды до разветвленных технологических систем. Правильный выбор соединительных элементов, грамотный монтаж и соблюдение эксплуатационных требований помогают обеспечить герметичность, долговечность и стабильную работу трубопровода.
