При проектировании и обустройстве современных инженерных коммуникаций критически важно обеспечить абсолютную герметичность, долговечность и механическую надежность каждого функционального узла. Универсальным и наиболее практичным решением для стыковки отдельных участков магистрали, а также для безопасного подключения запорной арматуры, контрольно-измерительных приборов и насосного оборудования выступает фланец, который гарантирует высокую прочность формируемого стыка. Среди огромного разнообразия конструктивных вариаций, представленных на рынке трубопроводной арматуры, наибольшее распространение и признание инженеров получили именно плоские приварные модели. Они оптимально подходят для систем, по которым транспортируется вода, горячий пар, разнообразные технологические жидкости, нефтепродукты или неагрессивные газы, обеспечивая бесперебойную и безопасную эксплуатацию промышленных, а также жилищно-коммунальных сетей.
Специфика конструкции и особенности формирования стыковки
Главная и первоочередная задача подобных металлических деталей заключается в создании надежного, герметичного и, что крайне важно, разъемного соединения. В отличие от жестких монолитных сварных стыков, такой подход позволяет техническому персоналу при необходимости быстро демонтировать конкретный участок линии для проведения планового технического обслуживания, прочистки или ремонта прилегающего оборудования.

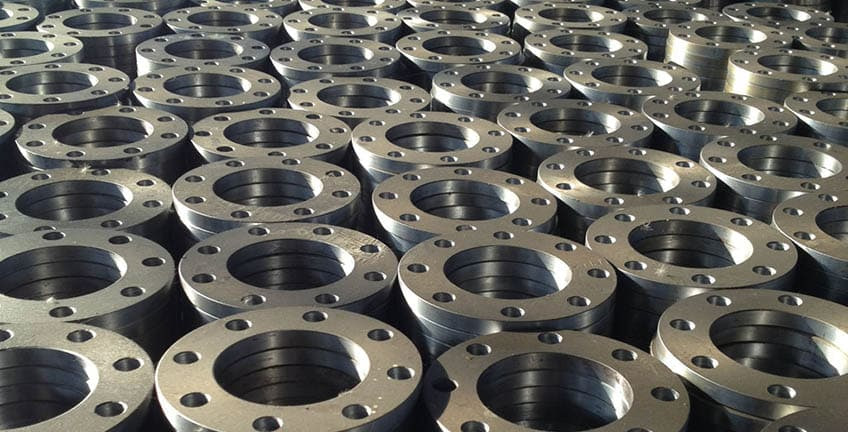

Особенности сборки узла во многом продиктованы геометрией самой детали. В отличие от воротниковых аналогов, имеющих специальный выступающий конус (юбку), фланец плоский визуально представляет собой правильное кольцо с центральным отверстием. Во время монтажа он надевается непосредственно на саму трубу, оставляя небольшой зазор до торца. После тщательного выравнивания и центровки осуществляется приварка элемента к стенкам трубы двумя сплошными сварными швами по окружности — один шов прокладывается снаружи, а второй формируется изнутри. Данная технология обеспечивает максимальную жесткость фиксации и превосходную устойчивость к эксплуатационным вибрационным нагрузкам.
Роль фиксирующих элементов в сборке системы
Чтобы качественно загерметизировать готовый стык между двумя фланцевыми дисками, обязательно применяется специализированный крепеж, в роли которого чаще всего выступают высокопрочные стальные болты, гайки или металлические шпильки, а также упругие уплотнительные прокладки (паронитовые, резиновые, фторопластовые). Строго равномерная диагональная затяжка болтового контура стягивает металлические диски, равномерно сжимая прокладку и полностью исключая малейший риск возникновения опасных протечек.
Материалы изготовления: основа эксплуатационной надежности
Долговечность, антикоррозийная стойкость и общая безопасность любой трубопроводной арматуры напрямую зависят от химического состава используемого сырья. Индустриальный стандарт диктует строгие требования к металлургическому производству данных компонентов.
[Тематическая картинка 1: Процесс монтажа и приварки стального плоского фланца на промышленном трубопроводе]
Классический фланец стальной изготавливается методом горячей штамповки, ковки, центробежного электрошлакового литья или высокоточной плазменной резки из цельного металлического листа. Выбор конкретной марки металла строго диктуется климатическими условиями окружающей среды и химической активностью рабочей жидкости:
- Углеродистые стали (например, ст. 20) — являются оптимальным и экономически выгодным выбором для неагрессивных сред и умеренных климатических условий.
- Хладостойкие сплавы (09Г2С) — абсолютно незаменимы в регионах с суровыми зимами, где температура окружающего воздуха может опускаться до экстремальных минусовых значений, требуя высокой ударной вязкости металла.
- Нержавеющие высоколегированные стали (12Х18Н10Т) — используются в пищевой, химической и фармацевтической промышленности, где недопустимо малейшее образование коррозии или окисления.
Технические параметры и критерии выбора деталей
Перед закупкой комплектующих инженеры-проектировщики проводят тщательные гидравлические и прочностные расчеты магистрали. Базовые технические параметры деталей обязательно включают в себя следующие нормативные характеристики:
- Условный проходной диаметр (Ду). Этот параметр определяет фактическую пропускную способность, которую имеет обслуживаемый трубопровод, и должен строго соответствовать внешнему сечению присоединяемой трубы.
- Показатели номинальных давлений (Ру). Данный индекс (который для плоских моделей обычно варьируется от 1 до 25 кгс/см²) указывает на предельно допустимую внутреннюю нагрузку системы, при которой гарантированно сохраняется геометрическая целостность конструкции.
- Рабочий температурный диапазон. В зависимости от примененной марки стали, изделия могут стабильно функционировать при колоссальных температурных перепадах.
[Тематическая картинка 2: Чертеж и схема болтового соединения плоских приварных фланцев с уплотнительной прокладкой]
Подводя итоги, стоит подчеркнуть, что плоские приварные элементы заслуженно удерживают лидерство в сфере монтажа инженерных коммуникаций. Их неоспоримыми преимуществами являются относительная простота производственного процесса, универсальность габаритных размеров, полностью соответствующих строгим государственным стандартам, а также идеальный баланс между механической прочностью и экономической целесообразностью применения. Грамотный подбор арматуры, детально учитывающий специфику транспортируемого вещества и расчетные рабочие нагрузки, становится надежным фундаментом для безопасной, предсказуемой и долговечной эксплуатации коммуникационных систем абсолютно любого уровня сложности.
