Питательный насос энергоблока ТЭЦ непрерывно подает подготовленную воду в паровой котел, работая с горячей средой и высоким давлением. Потеря подачи приводит к снижению нагрузки или остановке котла, если резерв не включился. Поэтому особенно важны точный подбор и исправность оборудования.
На конкретном объекте ПЭ 380 185 рассматривают вместе с двигателем, муфтой, всасывающей линией и защитами. Насос не компенсирует ошибки схемы, поэтому до пуска сверяют паспорт, чертеж исполнения и проектные расчеты.
Расшифровка параметров: мощность, напор и производительность
Для модели ПЭ 380-185-5 поставщик указывает подачу 380 м³/ч, напор 2030 м, частоту вращения 3000 об/мин, КПД 75% и двигатель мощностью 3150 кВт. Число «185» в названии нельзя автоматически трактовать как напор 1850 м. При закупке учитывают паспорт согласованного исполнения.
Перед утверждением спецификации инженеру необходимо проверить следующие данные:
- Расчетный расход при нормальной, минимальной и максимальной нагрузке.
- Требуемый напор с учетом давления в котле и потерь в трубопроводах.
- Температуру, химические показатели воды и допустимый кавитационный запас.
- Мощность привода, способ пуска, тип муфты и параметры электросети.
Рабочая точка должна находиться в допустимой области характеристики. Избыточное дросселирование увеличивает расход энергии, а работа вне рекомендуемого диапазона усиливает вибрацию и износ. Агрегат подбирают по кривым насоса и сети, не только по номинальной подаче.
Двухкорпусная конструкция: что она дает на практике

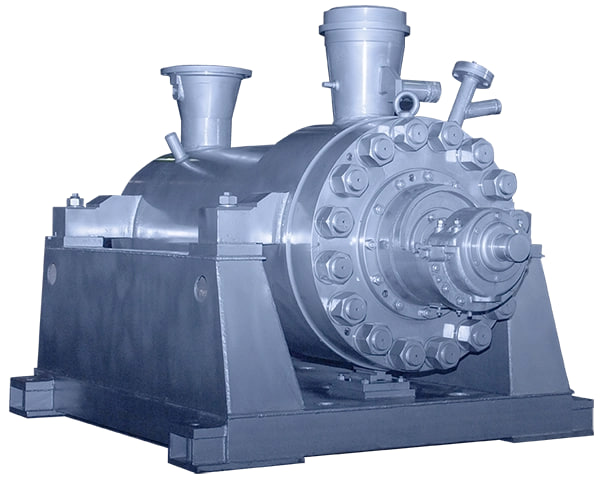

В каталогах ПЭ 380-185-5 представлен как многоступенчатый секционный насос; существуют и двухкорпусные исполнения серии. В них внутренний проточный узел помещен во внешний корпус, воспринимающий нагрузки от трубопроводов. Это повышает жесткость, но не отменяет контроля металла, уплотнений и крепежа.
Называть любой агрегат этой марки баррельным без документов некорректно. Материал корпуса, разъемы и способ извлечения ротора зависят от исполнения. У поставщика запрашивают сборочный чертеж, ведомость материалов и протокол испытаний.
Узел гидропяты: компенсация осевых нагрузок
Перепады давления на рабочих колесах создают значительную осевую силу вдоль ротора. В рассматриваемой модели ее уравновешивает гидравлическая пята. Разность давлений в балансировочной камере создает встречное усилие и разгружает упорный подшипниковый узел.
Работа гидропяты зависит от чистоты воды, состояния зазоров и устойчивости режима. Рост утечки, осевого смещения, температуры подшипников или вибрации может указывать на износ. Допустимые значения берут из заводской инструкции.
Защита от кавитации: когда нужен предвключенный насос
Горячая вода из деаэратора чувствительна к снижению давления на входе, которое может вызвать местное парообразование. Кавитация повреждает проточную часть, создает шум и вибрацию. Для описанного исполнения допустимый кавитационный запас равен 9 м. Его сравнивают с доступным запасом во всех режимах.
Перед пуском и во время дежурства персонал контролирует основные условия:
- Уровень в деаэраторе и давление во всасывающей линии.
- Полное заполнение проточной части и отсутствие воздушных карманов.
- Температуру подшипников, утечки через уплотнения и показатели вибрации.
- Положение арматуры, исправность блокировок и готовность резерва.
Подпор обеспечивают высотой установки деаэратора и правильно рассчитанной всасывающей линией. Предвключенный насос добавляют, если этого недостаточно. Считать его обязательным для любой схемы неверно: решение подтверждают расчетом и проектом станции.
Надежность начинается с проектных данных
Стабильность котла зависит от всего питательного тракта. Необходимо подтвердить рабочую точку, исполнение, условия на входе и алгоритм включения резерва. Резервный агрегат должен быть не просто установлен, а готов к автоматическому или оперативному вводу в предусмотренный проектом срок. Регламентированные пуск и прогрев, контроль вибрации, температуры и утечек помогают вовремя заметить отклонения. Корректный проект, обслуживание по паспорту и подготовленный персонал создают условия для надежной работы в пределах назначенного ресурса.
